PS-637 es un extensor USB 3.0 diseñado para ampliar la distancia de conexión de dispositivos USB hasta 100 metros, utilizando un cable de red Cat6a. Permite transmitir datos a velocidades de hasta 5 Gbps, ofreciendo una solución práctica para conectar periféricos USB ubicados lejos del computador o equipo principal.

El sistema está compuesto por un transmisor y un receptor, e incorpora cuatro puertos USB 3.0 tipo A en el extremo receptor, permitiendo conectar múltiples dispositivos periféricos a distancia. Es compatible con versiones anteriores USB 2.0 y USB 1.1, facilitando su integración con diferentes dispositivos.

Además de la extensión de datos, el PS-637 incorpora funciones orientadas a instalaciones profesionales como RS-232, FSYNC, GPIO y PoC bidireccional de 24 V, permitiendo utilizarlo en aplicaciones que requieren conexión de cámaras industriales, dispositivos de control y otros periféricos USB ubicados a grandes distancias.

Características principales

• Extensión de señal USB 3.0 hasta 100 metros mediante cable Cat6a.
• Velocidad de transferencia de datos de hasta 5 Gbps.
• Compatible con USB 3.0, USB 2.0 y USB 1.1.
• Transmisor y receptor incluidos.
• Receptor con 4 puertos USB 3.0 tipo A.
• Función Plug & Play.
• No requiere instalación de controladores ni configuración compleja.
• Compatible con cableado Cat6a F/FTP.
• Distancia de transmisión de hasta 100 m con Cat6a F/FTP.
• También permite hasta 1,5 m mediante cable USB.
• Soporte para RS-232.
• Función FSYNC.
• Soporte GPIO.
• PoC bidireccional de 24 V.
• Adecuado para conexión de cámaras industriales.
• Protección ESD según IEC 61000-4-2.
• Aceleración por hardware para transmisión isócrona y por bloques.
• Puertos USB con diferentes capacidades de alimentación.
• Carcasa metálica.
• Diseño compacto para instalaciones profesionales.

Beneficios

• Extiende USB hasta 100 metros: permite conectar dispositivos USB que se encuentran alejados del computador sin estar limitado por la distancia convencional del cable USB.
• Alta velocidad de transferencia: hasta 5 Gbps para trabajar con periféricos USB 3.0 que requieren mayor ancho de banda.
• Utiliza infraestructura de red: el uso de cable Cat6a facilita instalaciones de larga distancia aprovechando cableado estructurado.
• Conecta múltiples dispositivos: los cuatro puertos USB 3.0 del receptor permiten centralizar varios periféricos en el punto remoto.
• Mayor flexibilidad de instalación: las funciones RS-232, FSYNC y GPIO permiten adaptarlo a aplicaciones profesionales específicas.
• Alimentación PoC bidireccional: permite utilizar alimentación a través del sistema en determinadas configuraciones, reduciendo la necesidad de fuentes adicionales.
• Instalación sencilla: su funcionamiento Plug & Play facilita la implementación sin procesos complejos de configuración.
• Compatibilidad con versiones anteriores: permite conectar dispositivos USB 2.0 y USB 1.1 además de USB 3.0.
• Construcción metálica: proporciona una solución resistente para instalaciones profesionales.
• Protección ESD: ayuda a proteger el equipo frente a descargas electrostáticas.

¿Qué problema resuelve?

El PS-637 soluciona una de las principales limitaciones de las conexiones USB convencionales: la distancia máxima entre el computador y el dispositivo periférico.

En instalaciones donde un dispositivo USB debe ubicarse a decenas de metros del computador, utilizar un cable USB convencional puede resultar impráctico o técnicamente limitado. El PS-637 permite utilizar cableado Cat6a para alcanzar hasta 100 metros, facilitando la distribución de periféricos en diferentes puntos de una instalación.

También permite centralizar dispositivos USB en ubicaciones remotas, reduciendo la necesidad de instalar el computador directamente junto a cámaras, periféricos, equipos industriales u otros dispositivos USB.

¿Para quién está recomendado?

• Integradores audiovisuales.
• Instaladores profesionales.
• Empresas de integración tecnológica.
• Instalaciones industriales.
• Empresas de automatización.
• Centros de control.
• Instalaciones con cámaras industriales.
• Empresas y oficinas.
• Instituciones educativas.
• Salas de reuniones.
• Sistemas de videoconferencia.
• Instalaciones que requieren periféricos USB a larga distancia.
• Proyectos que utilizan cableado estructurado Cat6a.

Usos y aplicaciones

• Conexión de cámaras industriales.
• Extensión de periféricos USB en instalaciones profesionales.
• Salas de reuniones.
• Sistemas de videoconferencia.
• Instalaciones audiovisuales.
• Automatización y control.
• Sistemas industriales.
• Centros de control.
• Instalaciones con computadores y periféricos ubicados a distancia.
• Conexión de dispositivos USB en puntos remotos.
• Proyectos que requieren transmisión USB mediante infraestructura Cat6a.
• Aplicaciones que requieren funciones RS-232, FSYNC o GPIO.

Especificaciones técnicas

Compatibilidad

El SOLIDVIEW PS-637 es compatible con:

• Dispositivos USB 3.0.
• Dispositivos USB 2.0.
• Dispositivos USB 1.1.
• Cámaras industriales USB.
• Periféricos USB.
• Computadores y estaciones de trabajo.
• Dispositivos compatibles con USB tipo A.
• Cableado estructurado Cat6a F/FTP.
• Sistemas que requieran comunicación RS-232.
• Aplicaciones que utilicen FSYNC y GPIO.

Compatibilidad y dirección de uso

El sistema utiliza un esquema de conexión punto a punto entre el transmisor y el receptor:

Computador / Host USB → Transmisor → Cable Cat6a → Receptor → Dispositivos USB

Conexión básica

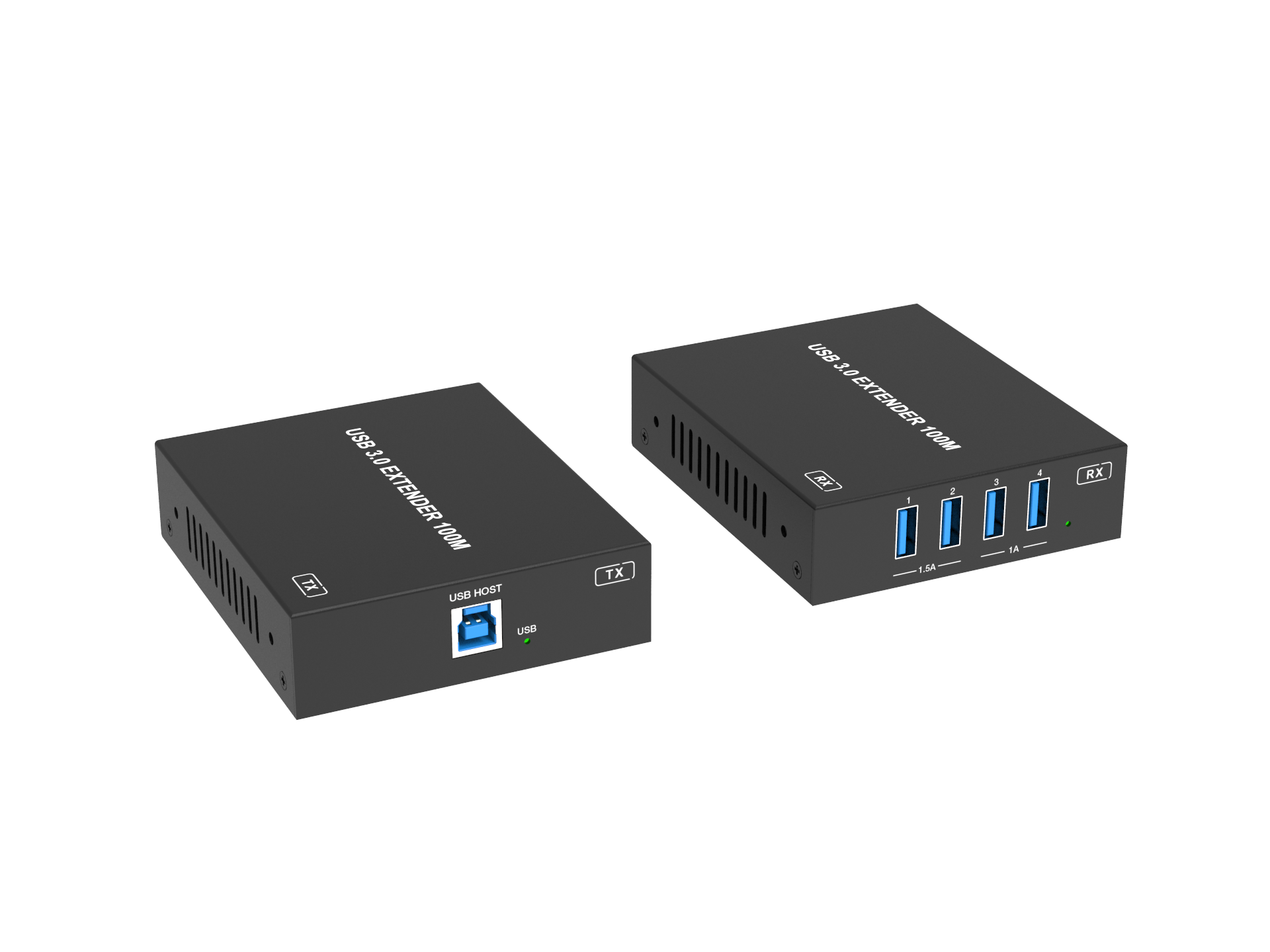

1. Conecta el computador o equipo principal al puerto USB HOST del transmisor.

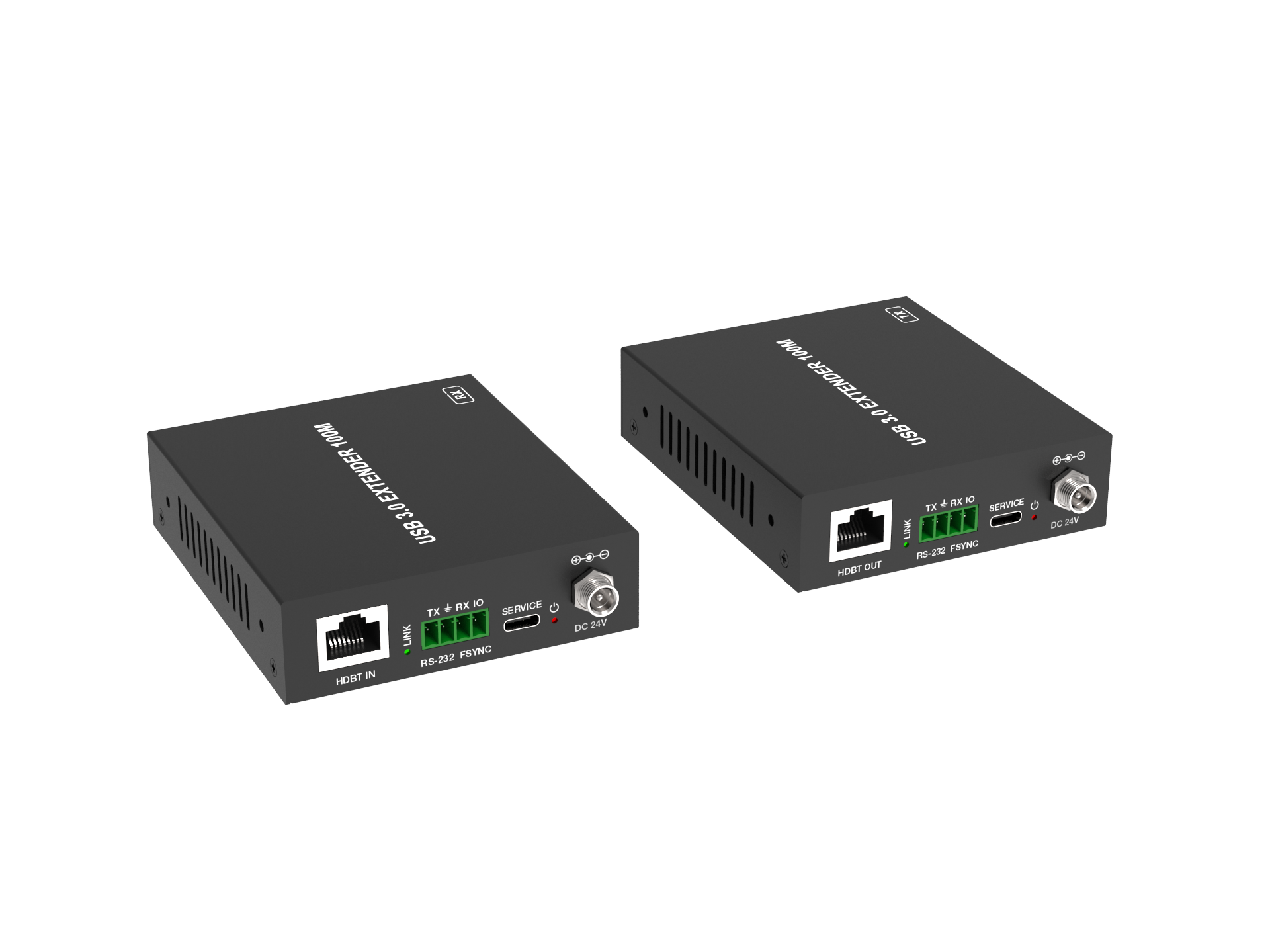

2. Conecta el puerto HDBaseT OUT del transmisor al cable Cat6a.
3. Lleva el cable Cat6a hasta la ubicación donde se instalará el receptor.
4. Conecta el cable al puerto HDBaseT IN del receptor.
5. Conecta los dispositivos USB a los cuatro puertos USB 3.0 disponibles en el receptor.
6. Realiza la alimentación según la configuración de instalación.
7. El sistema funciona mediante Plug & Play, por lo que no requiere instalación de controladores.

Recomendación de cableado

Para alcanzar la distancia máxima especificada, se recomienda utilizar cable Cat6a F/FTP, manteniendo una instalación adecuada del cableado y evitando condiciones que puedan afectar la transmisión.

Aplicaciones profesionales

Las funciones RS-232, FSYNC, GPIO y PoC de 24 V permiten adaptar el extensor a proyectos que requieren mayor integración y control, especialmente en aplicaciones audiovisuales, industriales y de automatización.

Garantía

3 años de garantía SOLIDVIEW.
